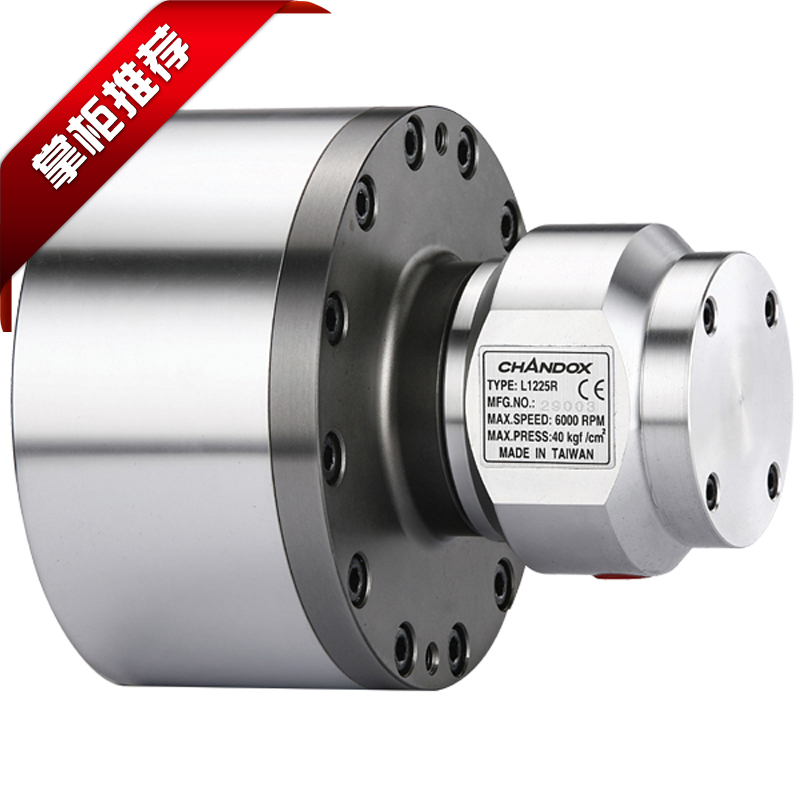

千岛中实油缸L-R系列 附逆止阀
超薄迴轉閥體
縮短外型長度，可以減少機械組裝的干涉及重量負擔。
安全結構
內藏止迴閥設計，於突發之壓降時仍可保持推力。

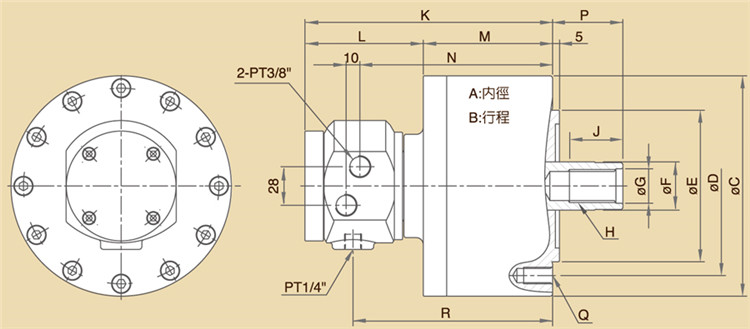

| 型式 / 規格 | A | B | C | D | E (h7) | F | G (H8) | H | J | K | L |
| L1020R | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20×2.5P | 35 | 172 | 86 |
| L1225R | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24×3P | 45 | 180 | 86 |
| L1530R | 150 | 30 | 190 | 130 | 110 | 45 | 31 | M30×3.5P | 45 | 189 | 84 |
| L2035R | 200 | 35 | 245 | 145 | 120 | 55 | 37 | M36×4P | 60 | 206.5 | 83 |
| 型式 / 規格 | M | N | P max. | P min | Q | R | 活塞行程 (mm) | 最高迴轉速 r.p.m(min-1) | 慣性矩I (kgf-m2) |
| L1020R | 86 | 132 | 45 | 25 | 6-M10 x 1.5P | 137 | 20 | 6000 | 0.013 |
| L1225R | 94 | 140 | 51 | 26 | 6-M12 x 1.75P | 145 | 25 | 6000 | 0.023 |
| L1530R | 105 | 149 | 56 | 26 | 12-M12 x 1.75P | 154 | 30 | 5500 | 0.048 |
| L2035R | 123.5 | 166.5 | 69 | 34 | 12-M16 x 2P | 171.5 | 35 | 5500 | 0.098 |
| 型式 / 規格 | 流量 (ι/min) | 最高使用壓力 kgf/cm2 (Mpa) | 活塞面積(cm2) | 最大推力 | 淨重 (kg) | ||
| 推力側 | 拉力側 | 推力側 kgf(KN0 | 拉力側 (kgf)KN | ||||
| L1020R | 0.8 | 40 (3.9) | 86 | 79 | 3200 (31.4) | 2900 (28.4) | 6.6 |
| L1225R | 0.8 | 40 (3.9) | 122 | 113 | 4600 (45.1) | 4200 (41.2) | 8.8 |
| L1530R | 0.8 | 40 (3.9) | 176 | 160 | 6500 (63.7) | 6000 (58.8) | 12.8 |
| L2035R | 0.8 | 40 (3.9) | 314 | 290 | 11800 (115.6) | 10800 (105.9) | 22.5 |
