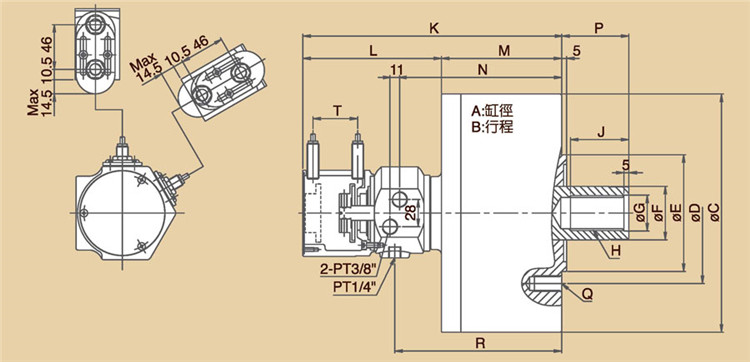

千岛超薄型中实油缸 LS-RE系列(附止逆及检知装置)
超薄型中實油壓迴轉缸(附止逆及檢知裝置)
型式 / 規格 | A | B | C (h7) | D | E | F | G (HB) | H |
LS1120RE | 110 | 20 | 145 | 128 | 42 | 30 | 22 | M20x2.5P |
LS1221RE | 120 | 21 | 168 | 145 | 44 | 32 | 22 | M20x2.5P |
型式 / 規格 | J | K | A1 | B1 | C1 | D1 | L | M max. | M min |
LS1120RE | 35 | 135 | 7 | 19 | 54.5 | 24.5 | 74.5 | 49.9 | 29.9 |
LS1221RE | 35 | 138 | 9 | 21 | 53 | 23 | 74.5 | 49.9 | 28.9 |
型式 / 規格 | N | P max. | P min | Q | R | T | 活塞行程 (mm) | 最高迴轉速 r.p.m.(min-1) |
LS1120RE | 163 | 60 | 40 | 6-M8x1.25P | 125 | 17 | 20 | 6000 |
LS1221RE | 186 | 60 | 39 | 6-M10x1.5P | 128 | 16 | 21 | 6000 |
型式 / 規格 | 慣性矩(kg-m2) | 流量(l/min) | 最高使用壓力 kgf/cm2 (Mpa) | 活塞面積(cm2) | 最大推(拉)力 | ||
推力側 | 拉力側 | 推力側 kgf (KN) | 拉力側 kgf(KN) | ||||
LS1120RE | 0.02 | 1.2 | 35 (3.4) | 89.6 | 84.8 | 2800 (27.5) | 2700 (26.5) |
LS1221RE | 0.03 | 1.2 | 40 (3.9) | 107.7 | 102 | 3900 (38) | 3800 (37) |
