    台湾千岛后拉卡盘PL-06 软爪制作方法如下:

    1、台湾千岛后拉卡盘修爪中心块制作的制作

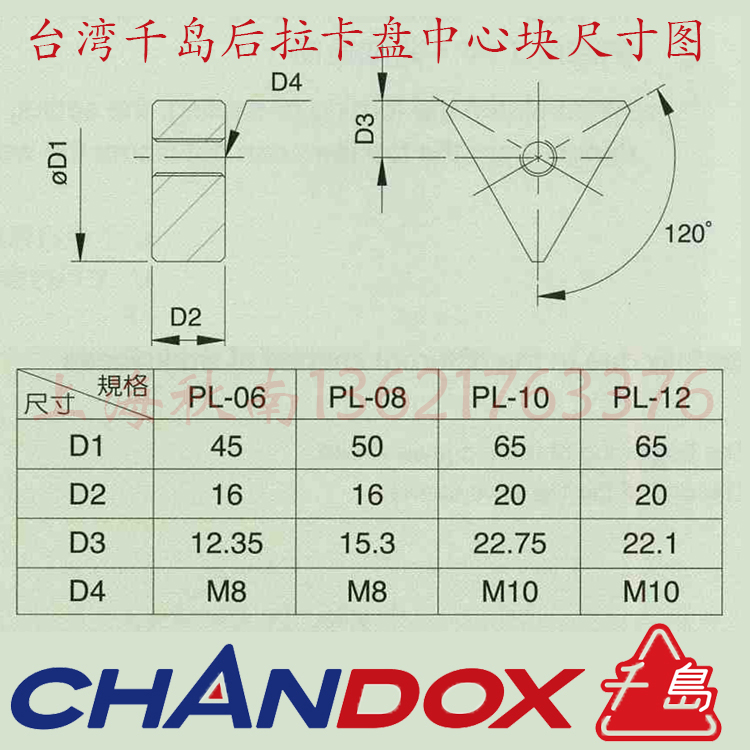

    参照下图尺寸制作中心块

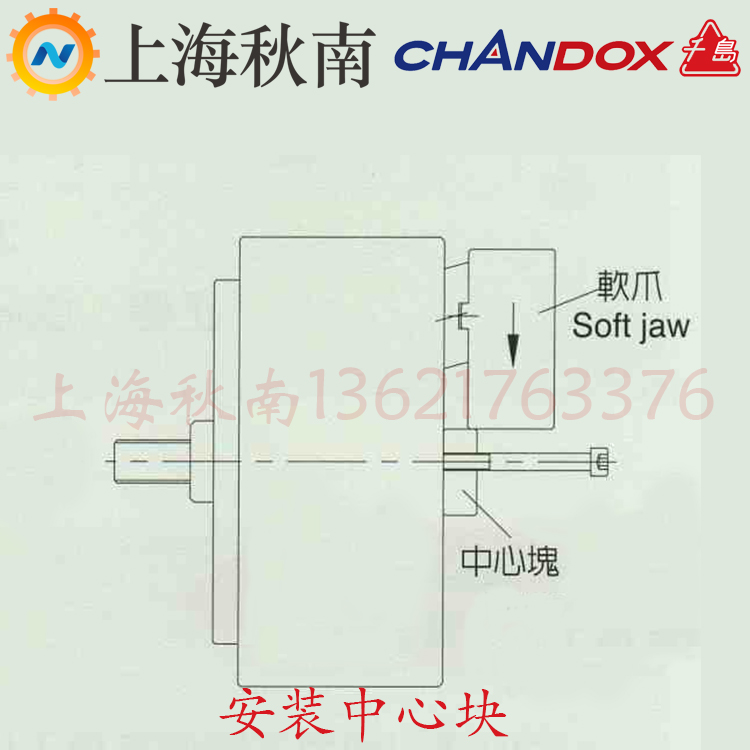

    2、台湾千岛后拉卡盘中心块安装注意事项

    用螺丝锁入中心块,放置于卡盘端面,夹住后再将螺丝松开,可避免手指被夹伤的危险。

    中心块必须平贴卡盘端面。

    检查基柱夹持中心块后的位置是否为基柱行程的1/2.

    油压压力的设定必须与加工是设定值相同。

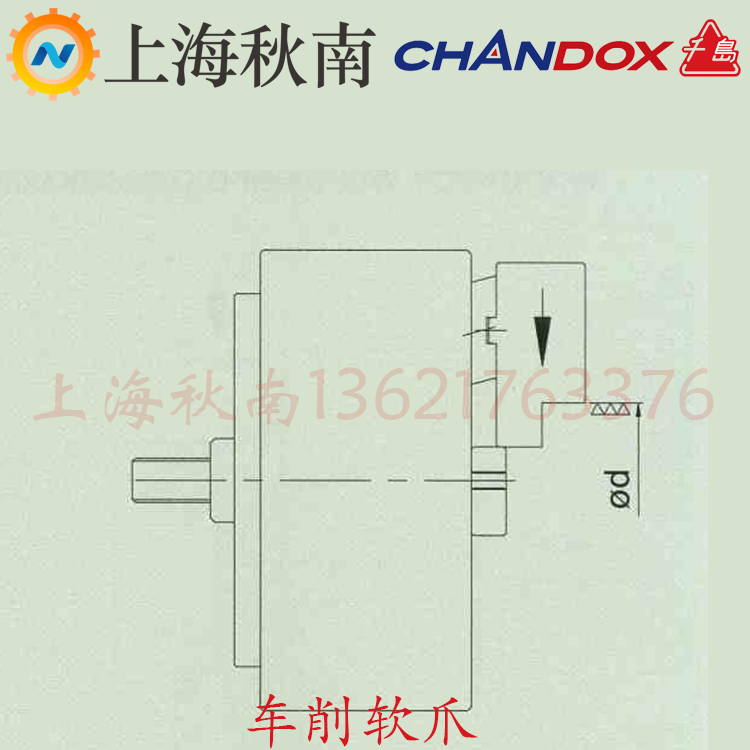

    3、台湾千岛后拉卡盘 车削软爪

    软爪车削尺寸与工件的夹持外径相同H7公差,车削的深度视工件夹持面及定位块高度而定。

    注意夹持面的粗糙度为6S以下

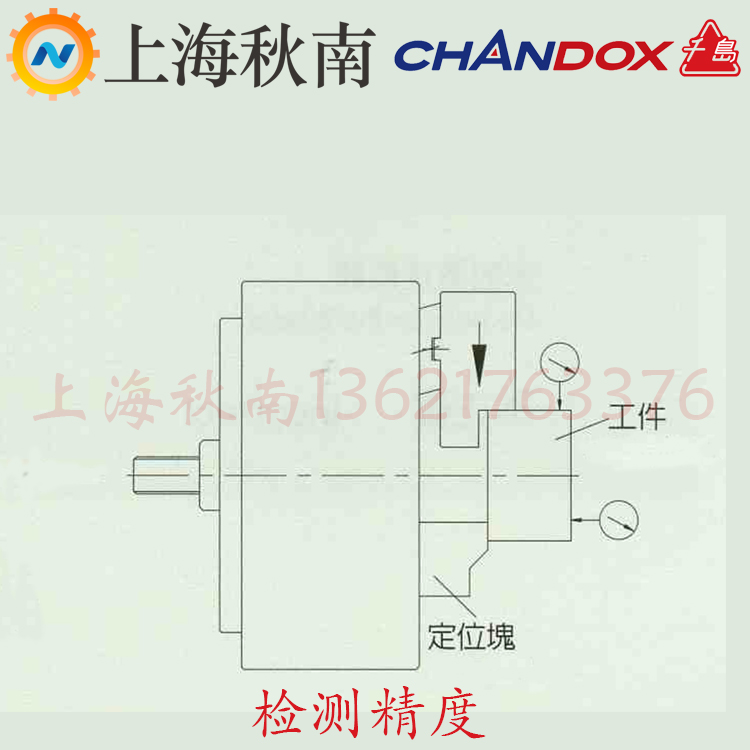

    4、台湾千岛后拉卡盘 检查精度

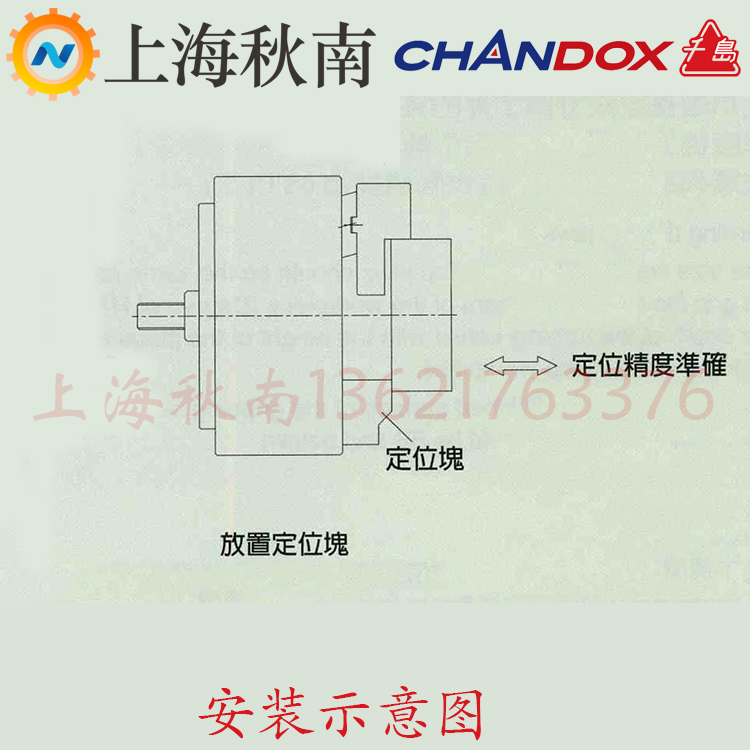

    取下中心块,将工件定位块锁上。

    重复夹持工件数次,测量工件外径及平面偏摆是否适当。


    台湾千岛后拉卡盘夹持工件示意图
