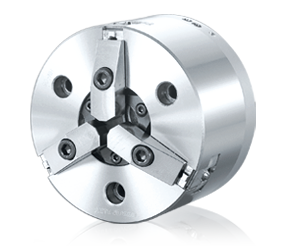

亿川三爪超高速中空卡盘HN-06
最高迴轉速可達10,000r.p.m.。
HN型夾頭係依ASA B5.9 A型主軸標準而設計。
HN型夾頭採用高級合金鋼材質，所有滑動面均經表面硬化及研磨處理，以提高迴轉精度及耐久性。
亿川三爪超高速中空卡盘HN-06规格图
亿川三爪超高速中空卡盘HN-06参数
單位 : mm
| 型式 規格 | 通孔直徑 (mm) | 柱塞行程 (mm) | 爪行程直徑 (mm) | 最大容許拉力 kN(kgf) | 最大夾持力 kN(kgf) | 最大使用油壓力 MPa(kgf/cm2) | 最高轉速 (r.p.m.) | 重量 (kg) | 慣性矩 I (kg‧m2) | 適合 油壓缸 | 適合 生爪 | 夾持範圍 外徑範圍 / 內徑範圍 |
| HN-06 | Ø36 | 12 | 5.5 | 30(3050) | 79.4(8100) | 2.9(30) | 10000 | 11.5 | 0.035 | HG-1336 | Model-A | Ø14-Ø51 |
