液压卡盘安装方法

2018-03-24

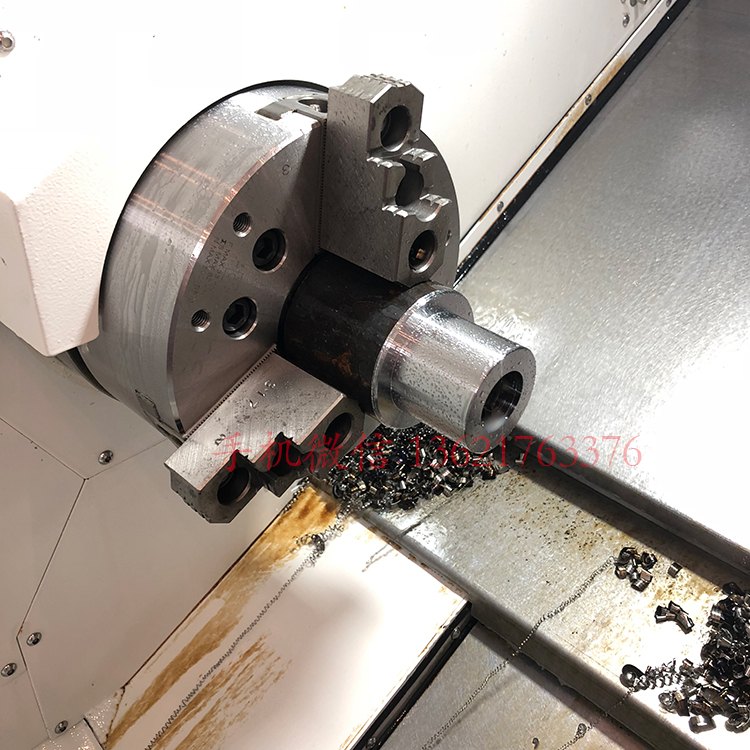

液压卡盘安装现场实拍图片


液压卡盘安装方法:

为了安全起见,安装液压卡盘时须使用吊带及吊环

1、松开锁紧卡爪螺丝,并且取出卡爪及T 型螺帽。

2、拆下防尘盖

3、用吊环或者吊带吊起卡盘。

4、用套筒板手将拉秆螺帽与拉秆旋紧。

5、锁紧固定螺丝。

6、打表检测卡盘外面及端面跳动,如果跳动大,拆下来重复以上安装步骤。

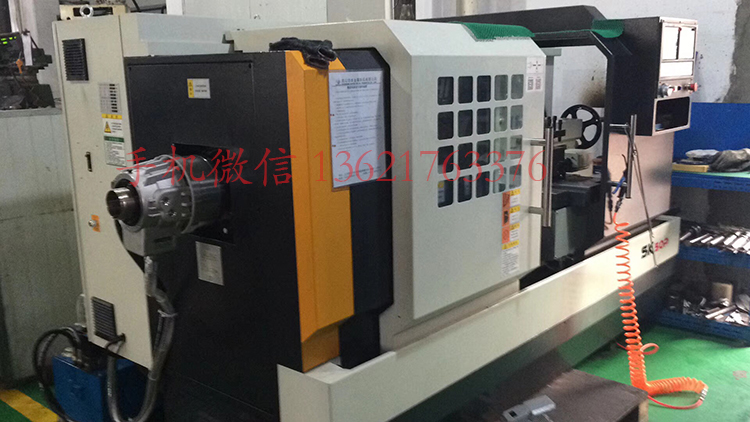

安装好的液压卡盘实拍图片

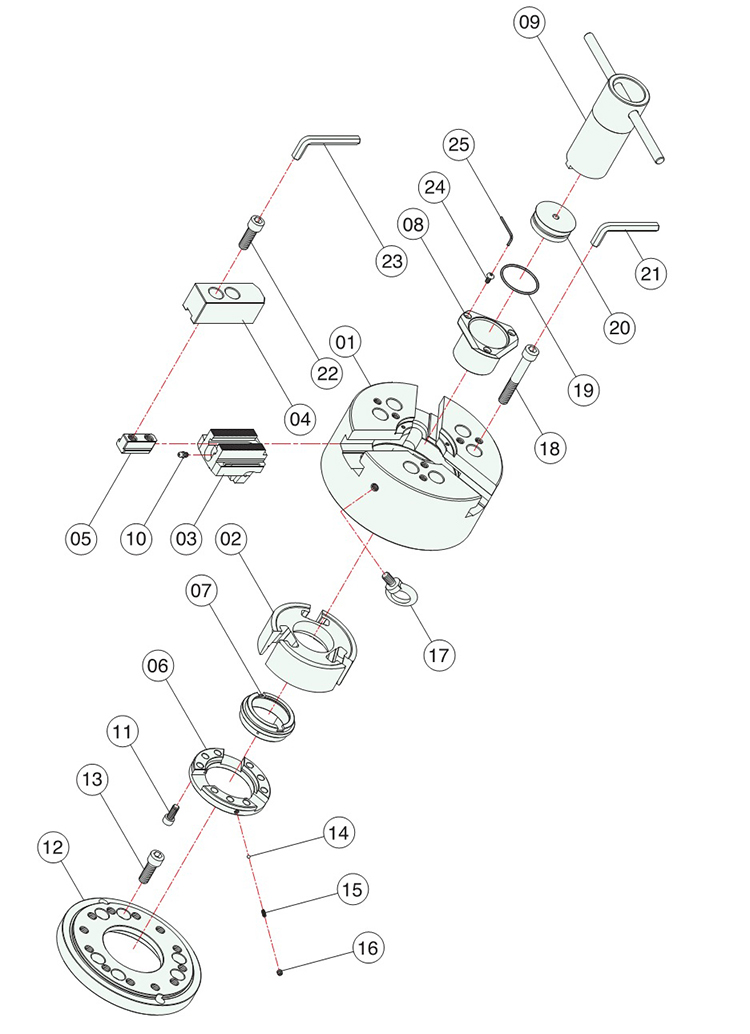

以下是液压卡盘分解图:
