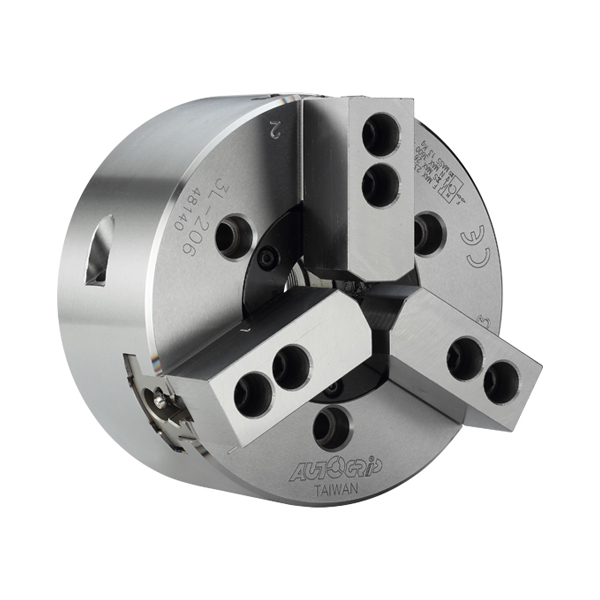

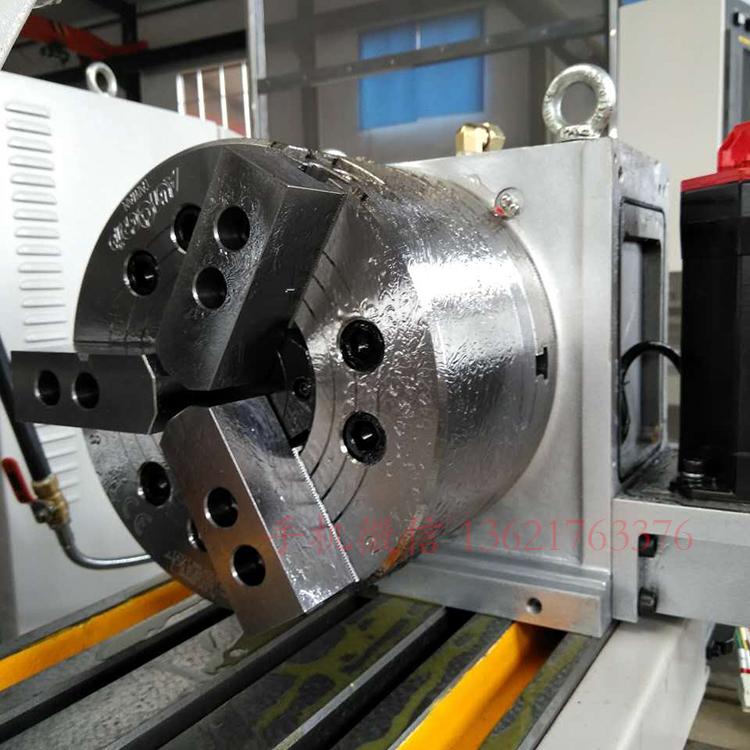

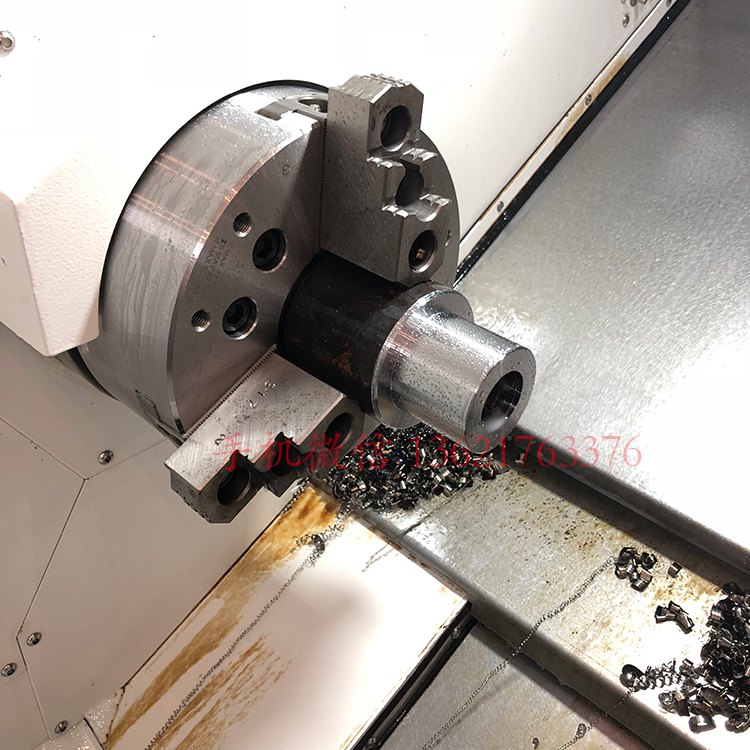

佳贺长行程卡盘3L/3LA系列
曲柄型三爪超大贯通孔径，超长爪行程。
折动面均经硬化及精密研磨，并直接润滑。
J值为连结螺帽未车制螺牙时之孔径。Kmax 值为连结螺帽可车制螺牙之最大规格，但可依实际需求订制

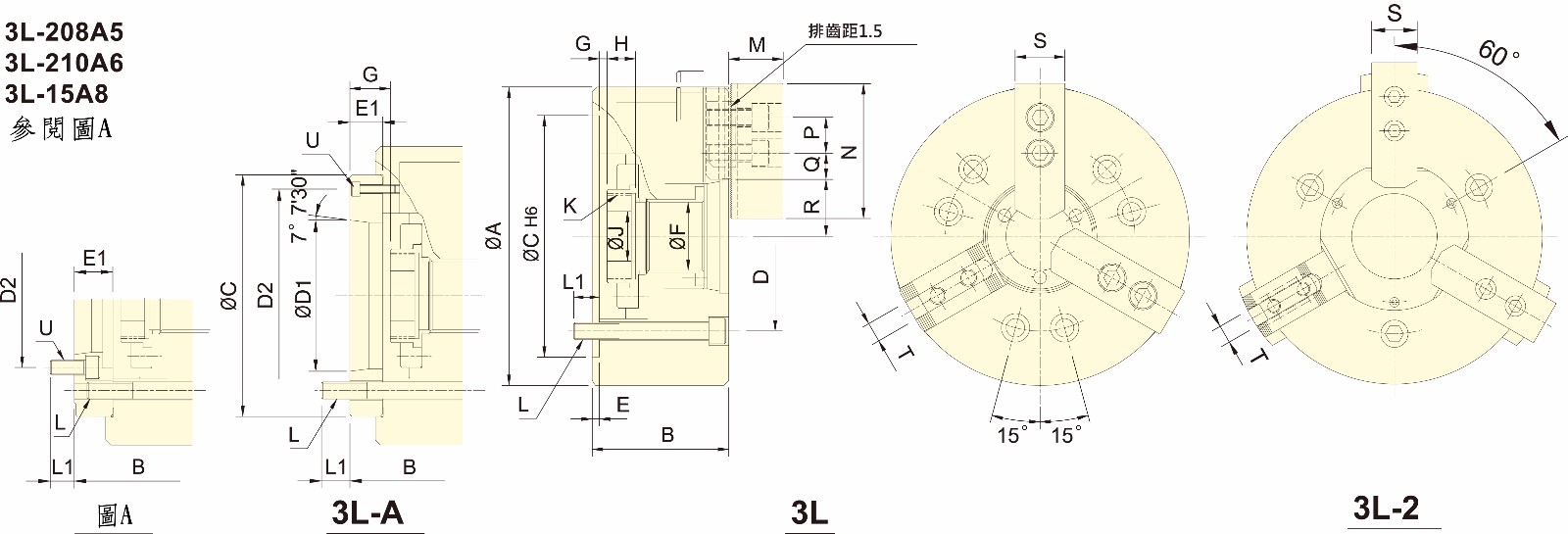

佳贺长行程卡盘3L/3LA系列规格图
佳贺长行程卡盘3L/3LA系列参数
| 型号 | 楔心 行程 (mm) | 爪行程 (直径) (mm) | 最大夹持 直径 (mm) | 最小夹持 直径 (mm) | 最大容许 油压缸推力 kN (kgf) | 最大 夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量 (kg) | 重量 (kg) | 适用回转缸 | 最大使用 压力 (kgf/cm2) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3L-205 | A4 | 12 | 18 | 138 | 6 | 15.6 (1590) | 17.2 (1750) | 4200 | 0.019 | 7.2 | 8.0 | TK-A533 | 2.3(23) |
| 3L-206 | A5 | 15 | 24 | 170 | 18 | 23.5 (2400) | 26 (2650) | 3600 | 0.063 | 14.7 | 15.9 | TK-C646 | 2.7(27) |
| 3L-208 | A5 | 20 | 32 | 215 | 25 | 34.3 (3500) | 35.0 (3570) | 3000 | 0.18 | 23 | 25.7 | TK-A853 | 2.8(28) |
| 3L-208 | A6 | 20 | 32 | 215 | 25 | 34.3 (3500) | 35 (3570) | 3000 | 0.18 | 23 | 24.6 | TK-A853 | 2.8(28) |
| 3L-210 | A6 | 25 | 37.5 | 260 | 47 | 47.7 (4870) | 48.0 (4895) | 2400 | 0.35 | 39.5 | 46.5 | TK-A1075 | 3.3(33) |
| 3L-210 | A8 | 25 | 37.5 | 260 | 47 | 47.7 (4870) | 48.0 (4895) | 2400 | 0.35 | 39.5 | 45 | TK-A1075 | 3.3(33) |
| 3L-212 | A8 | 30 | 45 | 315 | 54 | 64.7 (6600) | 61 (6220) | 2100 | 0.827 | 67.3 | 70.5 | TK-A1291 | 3.0(30) |
| 3L-15 | A8 | 35 | 52 | 385 | 50 | 84.3 (8600) | 68.0 (6930) | 1600 | 2.58 | 136 | 150 | TK-A1512 | 2.6(26) |
| 3L-15 | A11 | 35 | 52 | 385 | 50 | 84.3 (8600) | 68.0 (6930) | 1600 | 2.58 | 136 | 143 | TK-A1512 | 2.6(26) |
