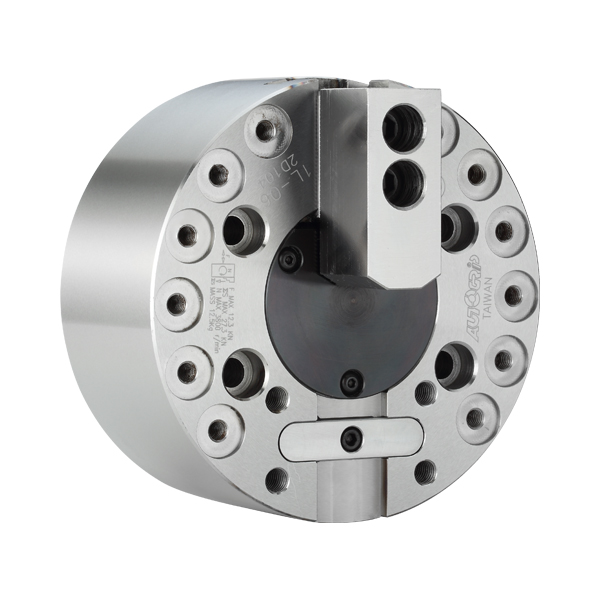

佳贺长行程中实卡盘1L系列
曲柄型单爪中实夹头，超长爪行程。
适用于治具的夹持。
高刚性结构及高夹持精度。

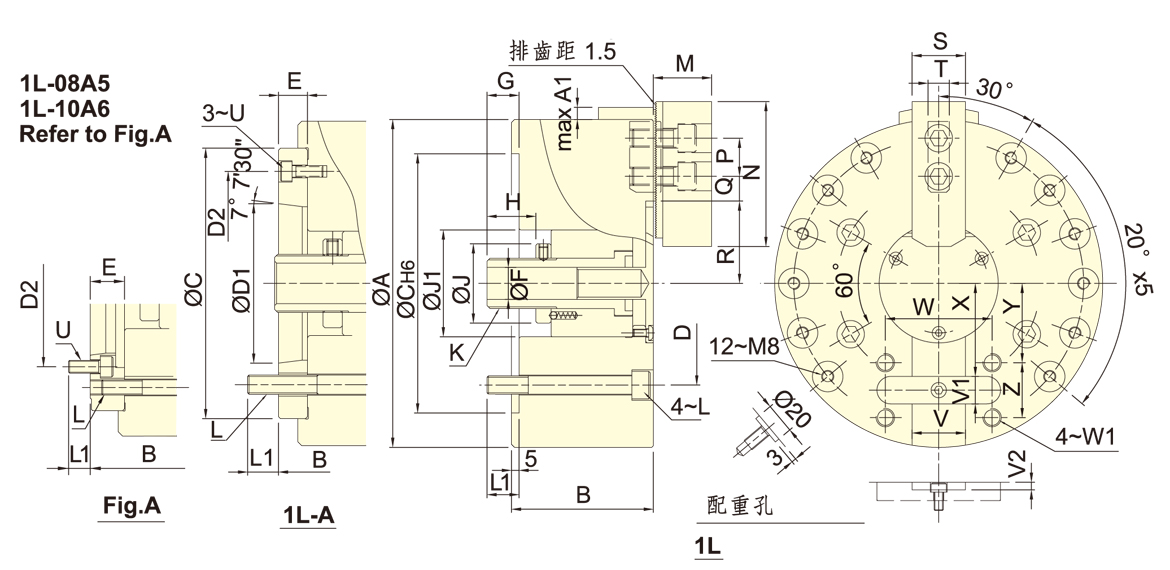

佳贺长行程中实卡盘1L系列规格图
佳贺长行程中实卡盘1L系列参数
| 型号 | 楔心 行程 (mm) | 爪行程 (直径) (mm) | 最大夹持 直径 (mm) | 最小夹持 直径 (mm) | 最大容许 油压缸推力 kN (kgf) | 最大夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量 (kg) | 重量 (kg) | 适用回转缸 | 最大使用 压力 MPa (kgf/cm2) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1L-06 | A5 | 20 | 16 | 168 | 17 | 12.3(1250) | 27.3(2780) | 3800 | 0.05 | 12.5 | 14.3 | RK-100 | 1.7(17.5) |
| 1L-08 | A5 | 25 | 20 | 215 | 20 | 15.7(1600) | 37.2(3800) | 3000 | 0.15 | 24.2 | 27.1 | RK-125 | 1.4(14.3) |
| 1L-08 | A6 | 25 | 20 | 215 | 20 | 15.7(1600) | 37.2(3800) | 3000 | 0.15 | 24.2 | 25.3 | RK-125 | 1.4(14.3) |
| 1L-10 | A6 | 30 | 24 | 254 | 25 | 21.6(2200) | 48.5(4950) | 2400 | 0.28 | 38.8 | 46 | RK-125 | 1.9(19.5) |
| 1L-10 | A8 | 30 | 24 | 254 | 25 | 21.6(2200) | 48.5(4950) | 2400 | 0.28 | 38.8 | 44.3 | RK-125 | 1.9(19.5) |
| 型号 | A | A1 | B | B | C | D | D1 | D2 | E | F | G max. | G min. | H | J | J1 | K max. | L | L1 | L1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1L-06 | A5 | 168 | 9.5 | 80 | 90 | 140 | 104.8 | 82.56 | 116 | 15 | 21 | 37 | 17 | 25 | 46 | 54 | M30x1.5 | M10 | 16 | 16 |
| 1L-08 | A5 | 215 | 8 | 93 | 111 | 170 | 133.4 | 82.56 | 104.8 | 23 | 21 | 46 | 21 | 32 | 52 | 70 | M33x1.5 | M12 | 21 | 19 |
| 1L-08 | A6 | 215 | 8 | 93 | 105 | 170 | 133.4 | 106.38 | 150 | 17 | 21 | 46 | 21 | 32 | 52 | 70 | M33x1.5 | M12 | 21 | 20 |
| 1L-10 | A6 | 254 | 13.5 | 108 | 128 | 220 | 171.4 | 106.38 | 133.4 | 25 | 30 | 47 | 17 | 30 | 62 | 90 | M45x1.5 | M16 | 25 | 20 |
| 1L-10 | A8 | 254 | 13.5 | 108 | 121 | 220 | 171.4 | 139.72 | 190 | 18 | 30 | 47 | 17 | 30 | 62 | 90 | M45x1.5 | M16 | 25 | 27 |
| 型号 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U | V(H6) | V1(h9) | V2 | W | W1 | X | Y | Z | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1L-06 | A5 | 37 | 73 | 20 | 19.75 | 7.75 | 46 | 30 | 31 | 12 | M6 | 30 | 15 | 4.5 | 64 | M10 | 44.5 | 36 | 30 |
| 1L-08 | A5 | 38 | 95 | 25 | 25.25 | 10.25 | 54 | 34 | 35 | 14 | M6 | 35 | 18 | 4.5 | 70 | M12 | 61 | 52 | 36 |
| 1L-08 | A6 | 38 | 95 | 25 | 25.25 | 10.25 | 54 | 34 | 35 | 14 | M6 | 35 | 18 | 4.5 | 70 | M12 | 61 | 52 | 36 |
| 1L-10 | A6 | 43 | 110 | 30 | 33.75 | 11.25 | 67 | 43 | 40 | 16 | M8 | 40 | 20 | 5 | 90 | M12 | 71 | 58.5 | 45 |
| 1L-10 | A8 | 43 | 110 | 30 | 33.75 | 11.25 | 67 | 43 | 40 | 16 | M8 | 40 | 20 | 5 | 90 | M12 | 71 | 58.5 | 45 |
红色数据为 1L-A 型之寸法
