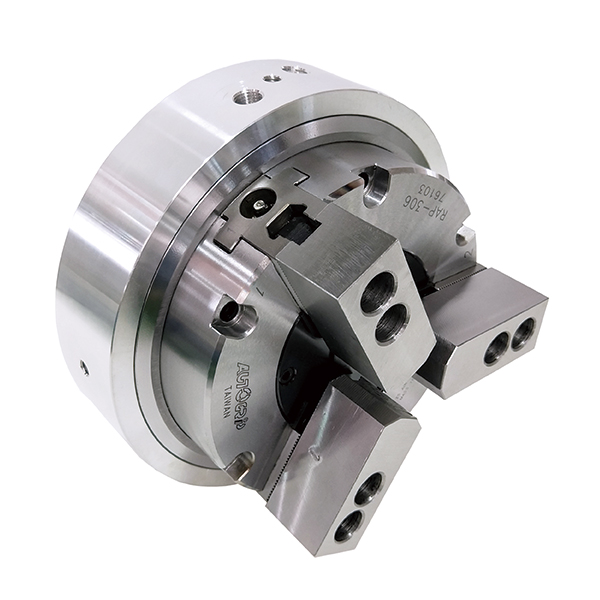

佳贺转盘用气压卡盘RAP系列
内建气缸之薄型回盘夹头，所占空间小，适合轻切削场合，并可使用标准生爪或标准硬爪。
适用于分度盘上进行分度加工。
迷宫环防尘机构设计，加工中切屑不易进入夹头内。
折动面均经硬化及精密研磨，并直接润滑。
注意事项：由于固定配气环与夹头本体之间旋转摩擦，第四轴分度盘的旋转扭矩必须高于下表所示。

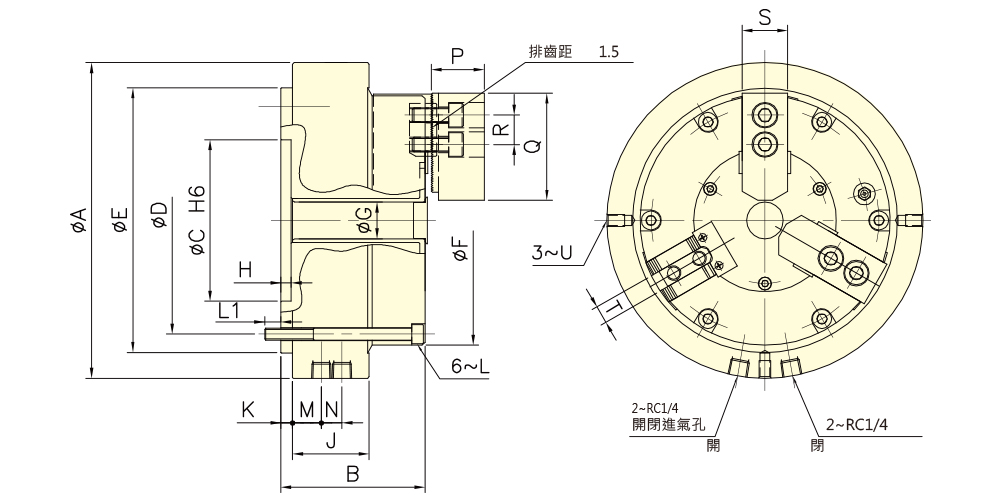

佳贺转盘用气压卡盘RAP系列规格图
佳贺转盘用气压卡盘RAP系列参数
| 型号 | 爪行程(直径) (mm) | 最大夹持直径 (mm) | 最小夹持直径 (mm) | 最大夹持力 kN (kgf) 气压 (使用压力 6.0kgf/cm2) | 最大使用压力 (kgf/cm2) | 最高转速 (r.p.m.) | 旋转扭矩 (Nm) | 空气消耗量 lit (使用压力 6.0 kgf/cm2) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| New RAP-306 | 5.5 | 170 | 25 | 21 (205.94) | 7 | 72 | 40 | 3.1 | 16.2 |
| 型号 | A | B | C (H6) | D | E | F | G | H | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| New RAP-306 | 215 | 98 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| 型号 | L | L1 | M | N | P | O | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|
| New RAP-306 | 6~M8 | 11 | 19.5 | 14 | 36 | 73 | 20 | 31 | 12 | 3~M8 |
