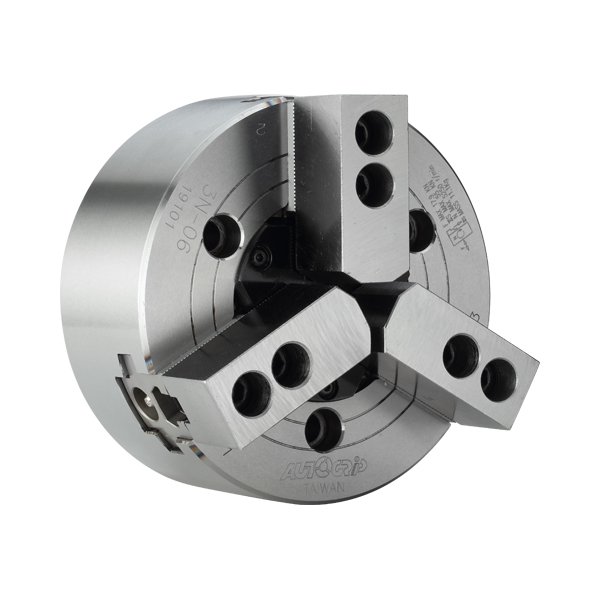

佳贺中实卡盘斜爪型3N系列
中心防尘盖端面经研磨处理，可做为工件或治具的基准靠模面。
内斜式主爪滑道(具有轴向行程的后拉效果)，改善工具夹持上浮情况，并可使用标准生爪。
只能用于工件外夹。
气密检知(选配)。

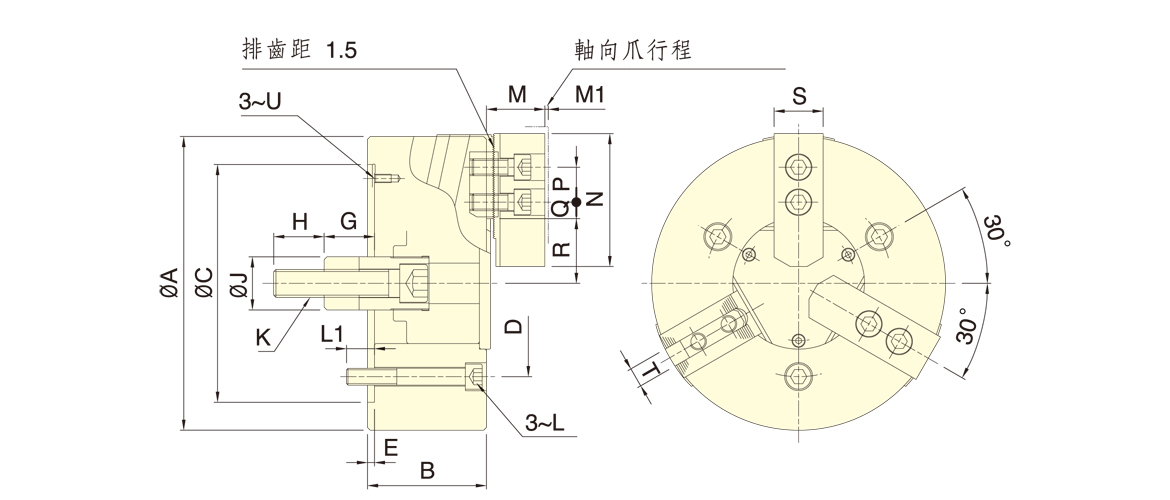

佳贺中实卡盘斜爪型3N系列规格图
佳贺中实卡盘斜爪型3N系列参数
| 型号 | 楔心 行程 (mm) | 爪行程 (直径) (mm) | 最大夹持 直径 (mm) | 最小夹持 直径 (mm) | 最大容许 油压缸推力 kN (kgf) | 最大 夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量 (kg) | 适用回转缸 | 最大使用 压力 MPa (kgf/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3N-06 | 20 | 8.1(Axial0.9) | 165 | 14 | 18(1835) | 61.5(6270) | 5000 | 0.05 | 11.1 | RK-100(N) | 2.6(26) |
| 3N-08 | 23 | 9.4(Axial1.0) | 210 | 17 | 25(2540) | 85.8(8750) | 4500 | 0.14 | 24.5 | RK-125(N) | 2.2(22) |
| 3N-10 | 25 | 10.2(Axial1.1) | 254 | 22 | 29(2950) | 108(11000) | 4000 | 0.32 | 34.5 | RK-150(N) | 1.8(18) |
| 型号 | A | B | C(H6) | D | E | G max. | G min. | H | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3N-06 | 165 | 72 | 140 | 104.8 | 5 | 54.5 | 34.5 | 36 | 34 | M16X2 | M10 |
| 3N-08 | 210 | 85 | 170 | 133.4 | 5 | 59 | 36 | 36 | 38 | M20X2.5 | M12 |
| 3N-10 | 254 | 89 | 220 | 171.4 | 5 | 63 | 38 | 36 | 45 | M20X2.5 | M16 |
| 型号 | L1 | M | M1 | N | P | Q max. | Q min. | R max. | R min. | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3N-06 | 16 | 41 | 0.9 | 73 | 20 | 15.25 | 7.75 | 38.3 | 34.25 | 31 | 12 | M6 |
| 3N-08 | 20 | 42 | 1.0 | 95 | 25 | 22.25 | 11.75 | 46.3 | 41.6 | 35 | 14 | M6 |
| 3N-10 | 24 | 47 | 1.1 | 110 | 30 | 33.75 | 11.25 | 52.1 | 47 | 40 | 16 | M8 |
