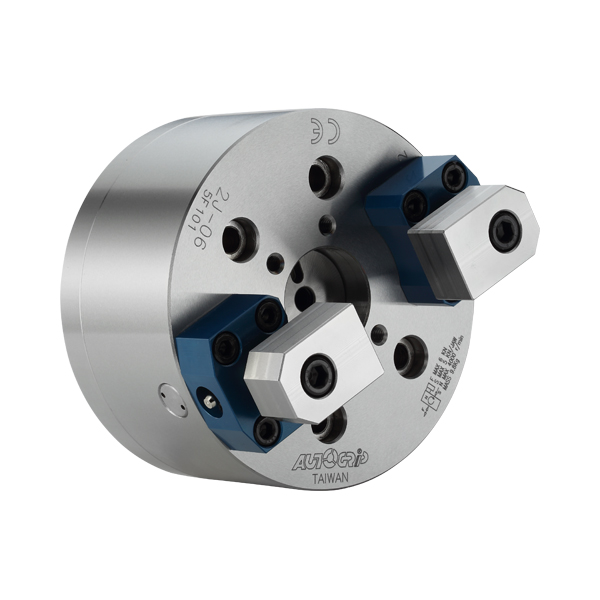

佳贺中实指形卡盘2J系列
采工件端面夹持，防止工件夹持变形，适合薄壁工件加工。
夹持补偿机构，可夹持不规则端面之工件。
气密检知(选配)。

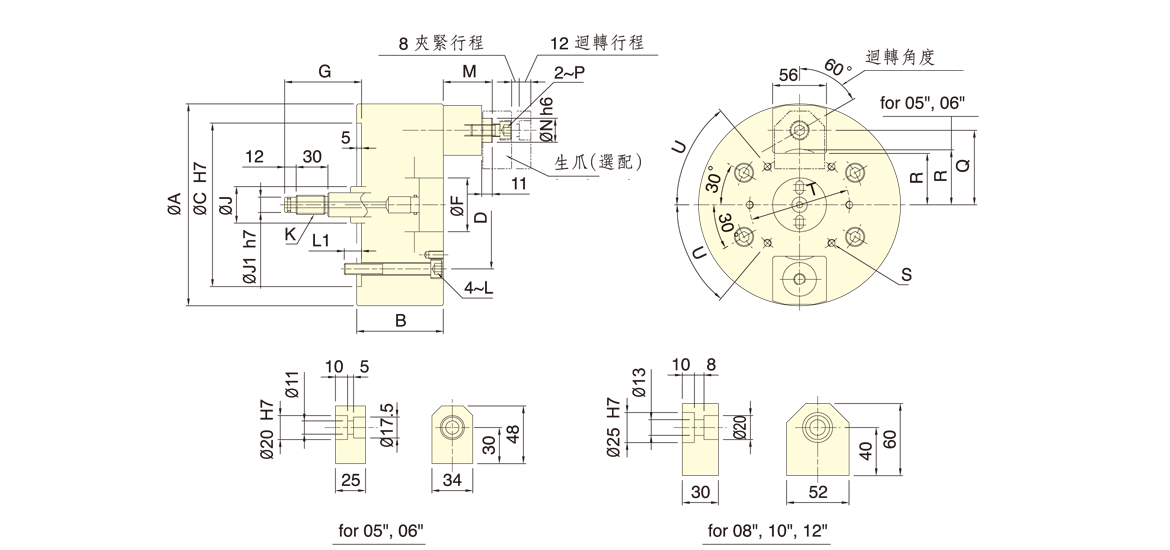

佳贺中实指形卡盘2J系列规格图
佳贺中实指形卡盘2J系列参数
| 型号 | 回转 行程 (mm) | 夹持行程 (mm) | 爪补 偿量 (mm) | 最大夹持 直径 (mm) | 最小夹持 直径 (mm) | 最大容许 油压缸推力 kN (kgf) | 最大 夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量 (kg) | 适用回转缸 | 最大使用 压力 MPa (kgf/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2J-05 | 12 | 8 | 2 | 53 | 25 | 5.0(510) | 4.0(408) | 4000 | 0.015 | 9 | RK-100 OR RK-100(N) | 0.7(7) |
| 2J-06 | 12 | 8 | 2 | 79 | 55 | 6.0(612) | 5.0(510) | 4000 | 0.035 | 9.8 | RK-100 OR RK-100(N) | 0.8(8) |
| 2J-08 | 12 | 8 | 2 | 106 | 75 | 12.0(1224) | 11.0(1122) | 3500 | 0.12 | 20.3 | RK-100 OR RK-100(N) | 1.7(17) |
| 2J-10 | 12 | 8 | 2.5 | 150 | 119 | 12.0(1224) | 11.0(1122) | 3500 | 0.28 | 30.7 | RK-100 OR RK-100(N) | 1.7(17) |
| * 2J-12 | 12 | 8 | 2.5 | 200 | 169 | 12.0(1224) | 11.0(1122) | 3000 | 0.52 | 41.2 | RK-100 OR RK-100(N) | 1.7(17) |
| 型号 | A | B | C | D | F | G max. | G min. | J | J1 | K | L | L1 | M max. | M min. | N | P | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2J-05 | 135 | 86 | 110 | 82.6 | 40 | 75 | 55 | 25 | 9 | M12X1.75 | M10 | 15 | 56 | 36 | 20 | M10 | 42.5 | 27 | 4~M6 | 50 | 30° |
| 2J-06 | 165 | 86 | 140 | 104.8 | 45 | 75 | 55 | 28 | 12 | M16X2 | M10 | 15 | 56 | 36 | 20 | M10 | 57.5 | 40 | 4~M8 | 64 | 30° |
| 2J-08 | 210 | 90 | 170 | 133.4 | 56 | 80 | 60 | 38 | 16 | M20X2.5 | M12 | 18 | 71 | 51 | 25 | M12 | 77.5 | 53.5 | 6~M8 | 104 | 50° |
| 2J-10 | 254 | 95 | 220 | 171.4 | 56 | 75 | 55 | 38 | 16 | M20X2.5 | M16 | 24 | 71 | 51 | 25 | M12 | 99.5 | 75.5 | 6~M8 | 140 | 50° |
| * 2J-12 | 304 | 95 | 220 | 171.4 | 56 | 75 | 55 | 38 | 16 | M20X2.5 | M16 | 24 | 71 | 51 | 25 | M12 | 124.5 | 100.5 | 6~M8 | 190 | 50° |
