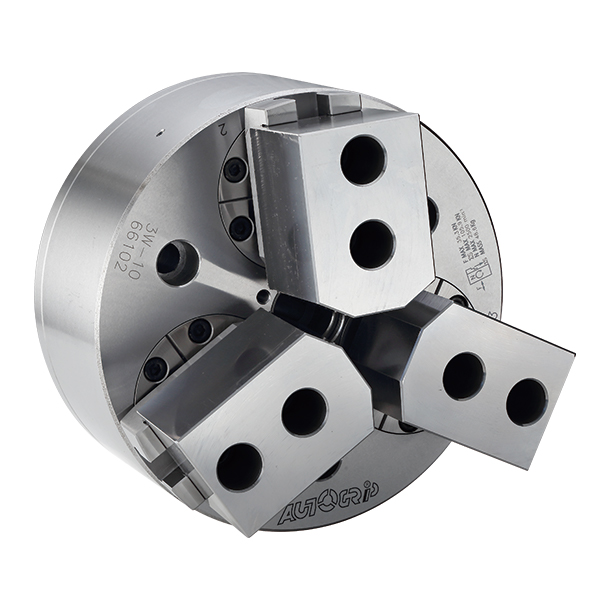

佳贺摆动后拉卡盘3W系列
三爪摆动夹持工件。(自动求心型 3W)
适合铸件及锻件等原材料进行加工。
防尘及防切削液密封圈，使保养工作更加便利。
摆动机构零件均以合金钢加以热处理硬化及研磨，以提升产品使用寿命。
三爪摆动夹持工件。(中心补偿型 3W-C)
工件偏心补偿量2mm，中心顶针定位。

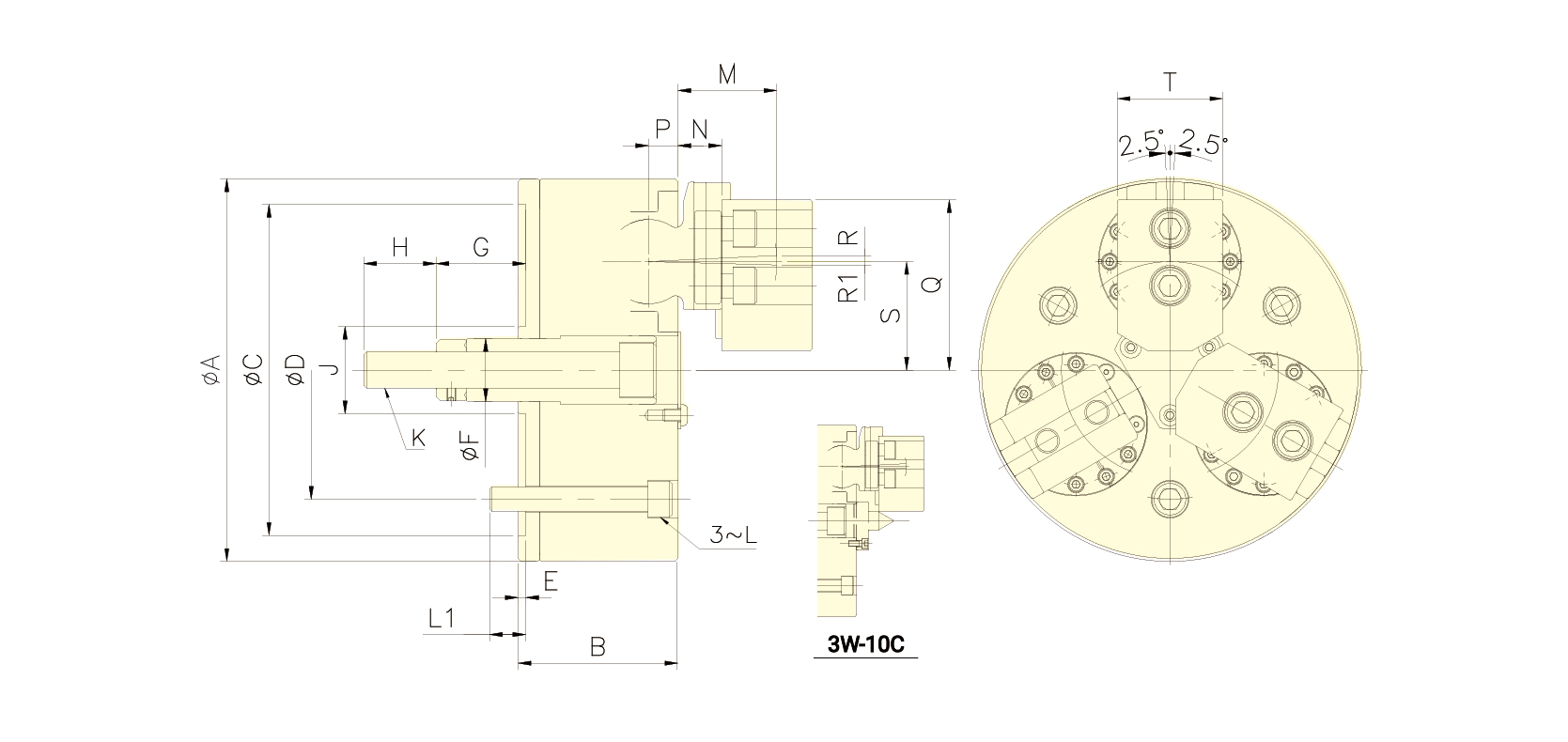

佳贺摆动后拉卡盘3W系列规格图
佳贺摆动后拉卡盘3W系列参数
| 型号 | 楔心行程 (mm) | 爪行程(直径) (mm) | 最大夹持 直径 (mm) | 最小夹持 直径 (mm) | 最大容许油压 缸推力 kN (kgf) | 最大夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量 (kg) | 适用回转缸 | 补偿量 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| New 3W-10 | 17.5 | 12.5 | 205/235 | 50/85 | 35.3(3600) | 105.9(10800) | 2500 | 0.37 | 48.6 | RK-125(N) | - |
| New 3W-10C | 17.5 | 12.5 | 205/235 | 50/85 | 35.3(3600) | 105.9(10800) | 2500 | 0.37 | 48.6 | RK-125(N) | 2 |
| 型号 | A | B | C(H7) | D | E | F | G max. | G min. | H | J | K | L | L1 | M | N | P | Q | R | R1 | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| New 3W-10 | 254 | 106 | 220 | 171.4 | 5 | 42 | 67.5 | 50 | 48 | 58 | M24x3 | M16 | 24 | 65.6 | 29 | 19.5 | 113 | 4.03 | 2.26 | 72 | 70 |
| New 3W-10C | 254 | 106 | 220 | 171.4 | 5 | 42 | 67.5 | 50 | 48 | 58 | M24x3 | M16 | 24 | 65.6 | 29 | 19.5 | 113 | 4.03 | 2.26 | 72 | 70 |
