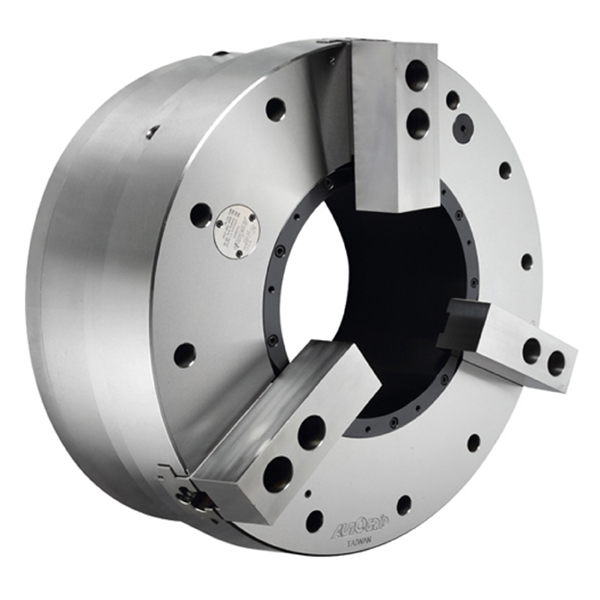

佳贺大孔径卡盘APS系列（二段式行程）
超大通孔径气动夹头,内藏气压缸.适合管材加工。
夹头内建有"压力检知"机构，能检知夹头内部压力遽降，确保操作安全。
专利注气系统,安装快速容易,无传统注气密封环损耗问题,可节省安装及维修成本。
夹头内建有"夹持检知"机构，能避免夹爪于快速位移行程中夹持工件，进而导致内部零件损坏或工件飞脱所设计之机构。

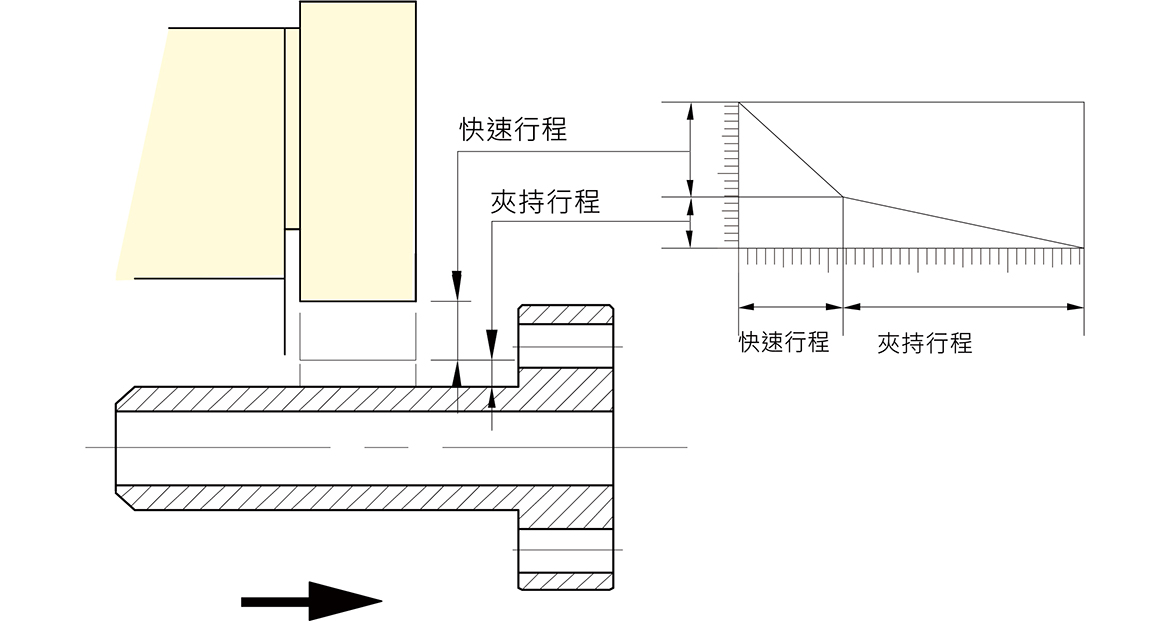

两段式行程，可节省夹持所需要时间。
注意:快速行程阶段无法提供足够之夹持力。

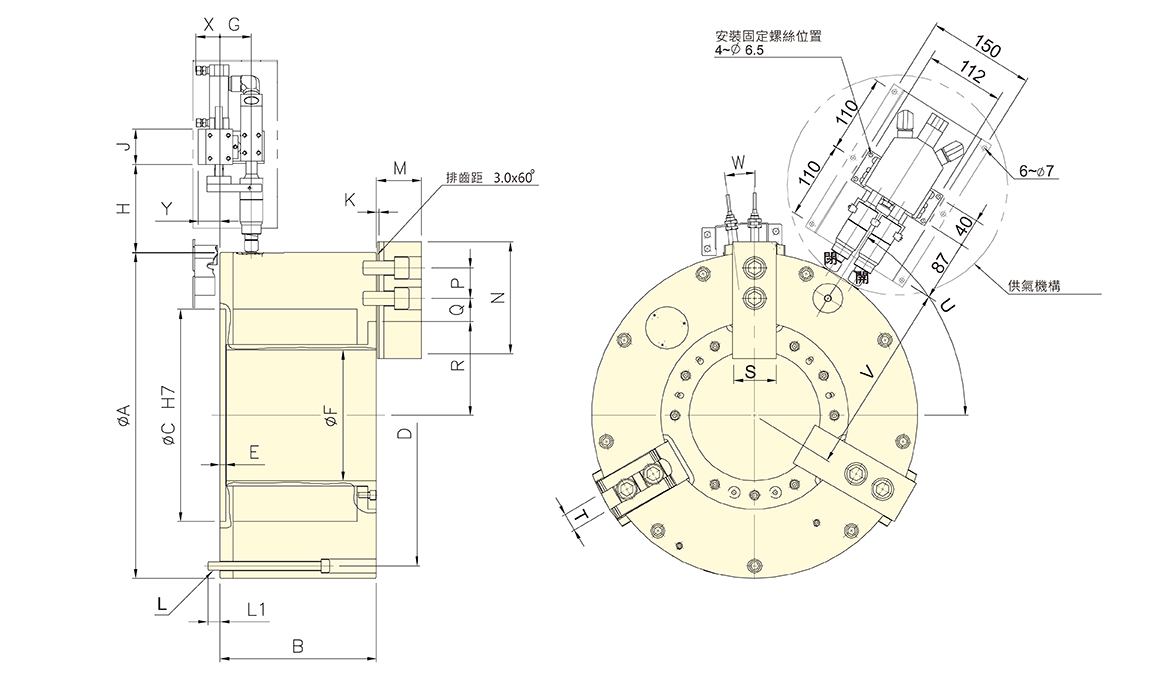

佳贺大孔径卡盘APS系列（二段式行程）规格图
佳贺大孔径卡盘APS系列（二段式行程）参数
| 型号 | 通孔径 (mm) | 爪行程 (直径) (mm) | 最大夹持 直径 (mm). | 最小夹持 直径 (mm) | 夹持力 (使用压力 0.6 Mpa) kN (kgf) | 空气消耗量 (使用压力 0.6 Mpa) | 最高回转数 min-1(r.p.m.) | 惯性矩 I kg‧m2 | 重量 (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|
| New APS-185 | 185 | 26 | 14 | 460 | 127 | 110(11216) | 22 | 1300 | 6.45 | 198 |
| 型号 | A | B | C | D | E | F | G | H | J | K | L | L1 | M | N | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| New APS-185 | 460 | 221 | 300 | 425 | 8 | 185 | 45 | 124 | 50 | 3.5 | 9~M12 | 17 | 63.7 | 165 | 43 |
| 型号 | Q max. | Q min. | R max. | R min. | S | T | U | V | W | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|
| New APS-185 | 37 | 17 | 145 | 125 | 62 | 25.5 | 58 | 272 | 70° | 38 | 30 |
