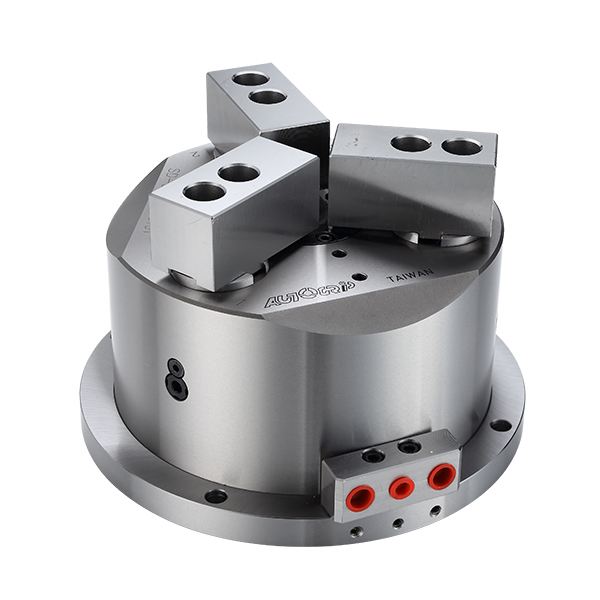

佳贺立置式后拉卡盘SD系列
内建油压缸，当使用气压做为动力源时，可选配保压阀组件。
可同时将工件做径向夹持与轴向后拉，使工件不上浮并紧贴座金基准面。
高刚性硬化处理的本体与圆柱后拉机构，并经过轴孔精搪，确保高夹持精度与耐用度，适合重切削场合。
可与立置夹头座板组合进行加工。
气密检知(选配)。

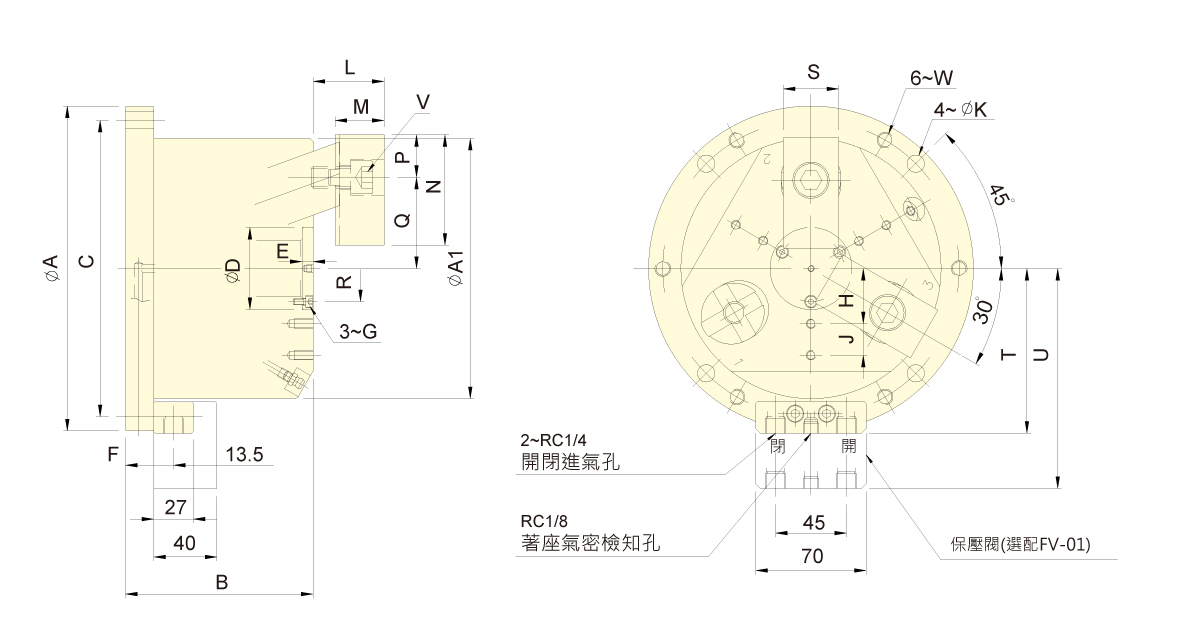

佳贺立置式后拉卡盘SD系列规格图
�
�佳贺立置式后拉卡盘SD系列参数
| 型号 | 爪行程 (直径) (mm) | 最大夹持 直径(mm) | 最小夹持 直径(mm) | 最大夹持力 kN (kgf) | 最大使用压力 MPa (kgf/cm2) | 最低使用压力 kgf/cm2 | 空气消耗量 (使用压力 6.0 kgf/cm2) | 重量 (kg) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 气压 | 油压 | 气压 | 油压 | |||||||
| * SD-304 | 5 | 110 | 18 | 5.0 (510) | 10.9 (1112) | 0.6 (6) | 1.3 (13) | 2 | 0.26 | 8.1 |
| SD-306 | 7.2 | 165 | 35 | 11.5 (1173) | 25.0 (2550) | 0.6 (6) | 1.3 (13) | 2 | 0.58 | 20.6 |
| SD-308 | 7.2 | 210 | 28 | 21.7 (2213) | 47.0 (4793) | 0.6 (6) | 1.3 (13) | 2 | 1.02 | 34.1 |
| 型号 | A(h7) | A1 | B | C | D(H7/h7) | E | F | G | H | J | K | L max. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| * SD-304 | 148 | 110 | 93.5 | 130 | 35 | 2 | 15 | M3 | 22.5 | 10 | 9 | 30 |
| SD-306 | 206 | 165 | 116 | 188 | 52 | 7 | 18 | M4 | 35 | 20 | 11 | 45 |
| SD-308 | 248 | 210 | 122 | 230 | 65 | 10 | 18 | M5 | 45 | 25 | 11 | 56 |
| 型号 | L min. | M | N | P | Q max. | Q min. | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| * SD-304 | 23 | 19.5 | 52 | 19 | 37 | 34.5 | 27 | 25 | 75.5 | 110.5 | 3~M10 | M8x1.25 |
| SD-306 | 35 | 31 | 70 | 27 | 57.8 | 54.2 | 42 | 35 | 104.5 | 139.5 | 3~M14 | M10x1.5 |
| SD-308 | 46 | 41 | 84 | 31 | 70.8 | 67.2 | 53 | 40 | 125.5 | 160.5 | 6~M12 | M10x1.5 |
