台湾千岛两轴自动求心气压卡盘MA系列

台湾千岛两轴自动求心气压卡盘MA系列

型号:MA-06/MA-08/MA-10

尺寸:6寸/8寸/10寸

生产商:千岛精密机械股份有限公司

品牌:千岛卡盘

动力:气动卡盘

爪数:四爪卡盘

产品详情

兩軸自動求心氣壓夾盤頭

兩軸自動求心氣壓夾盤專供中心機及各式工作台面的加工而設計,在X, Y 兩軸間同時夾持任何異形工件具快速自定工件中心之功能。具3大特色:

  1. 氣缸防銹處理:在潮濕及工作環境較差的情況,氣缸內部經防銹處理, 不會生銹或卡死。

  2. 防塵裝置:在工作台上的钻銑工作、切屑及冷卻液不易進入夾盤內部, 確保夾盤的使用壽命及精度。

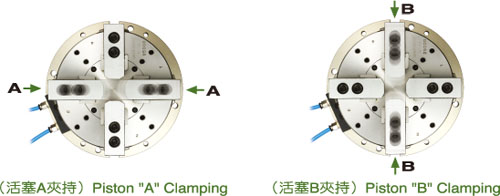

  3. 多邊夾持、自定中心:有別於虎鉗的單一軸向夾持,兩軸自動求心氣壓 夾盤分別在X, Y兩軸向分割成兩組夾持動作,且同時自定工件中心,能 快速準確的固定工件,在任一軸向銑削均能達到穩固的效果。

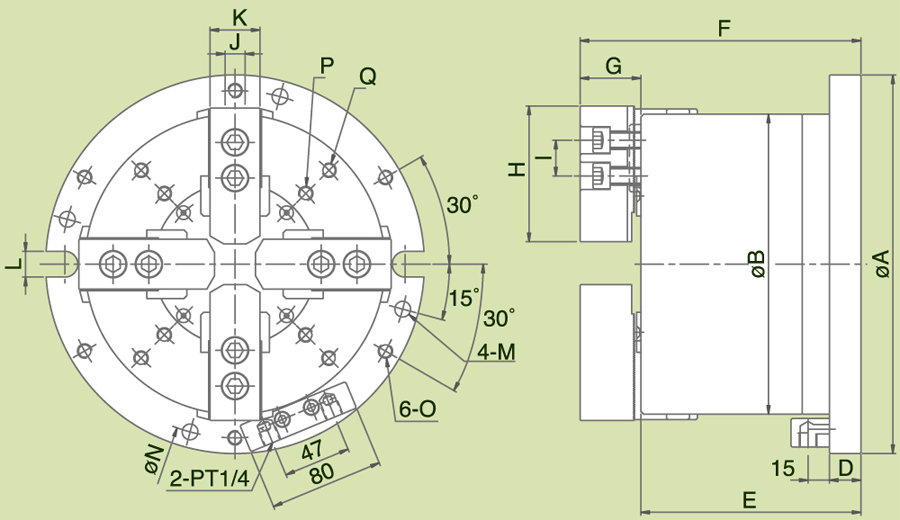

  4. 規格表 單位 / mm


    型式 / 規格ABDEFGHIJKLMN
    MA-0622417520130170407320123118Ø11Ø202
    MA-0826521022154196429525143518Ø11Ø243
    MA-10315250251762224611030164018Ø13Ø285

    型式 / 規格OPQA 活塞面積 (cm2)
    推力側拉力側
    MA-06M10×1.5P ( PCDØ202)4- M8×1.25P ( PCDØ124)4- M8×1.25P ( PCD Ø156)127108
    MA-08M10×1.5P ( PCDØ243)4- M10×1.5P ( PCDØ140)4- M10×1.5P ( PCD Ø186)184157
    MA-10M12×1.75P ( PCDØ285)4- M10×1.5P ( PCDØ176)4- M10×1.5P ( PCD Ø224)270239

    型式 / 規格B 活塞面積 (cm2)Plunger Stroke
    (mm)
    Jaw Stroke (Diameter)
    mm
    空壓夾持力
    7kgf/cm2(0.7Mpa)
    淨重 (kg)夾持範圍
    推力側拉力側kgf(KN)
    MA-06122117125.54500(44)24.8Ø25~Ø175
    MA-08176169167.46400(63)41.3Ø30~Ø210
    MA-10254241198.89500(93)65.6Ø35~Ø250
