內藏式中空(氣)油壓二爪夾盤
內藏式中空油壓夾盤適用於工作台面的钻、銑加工而設計。
氣缸防銹處理：在潮濕及工作環境較差的情況，氣缸內部經防銹處理， 不會生銹或卡死。
防塵裝置：在工作台上的钻銑工作、切屑及冷卻液不易進入夾盤內部， 確保夾盤的使用壽命及精度。
內藏式油缸特性：把油缸直接裝置於夾頭內部，更能確保連結的穩定 性、提升夾持力，適用於重切削及夾持精度的保持，倍增機械效益。

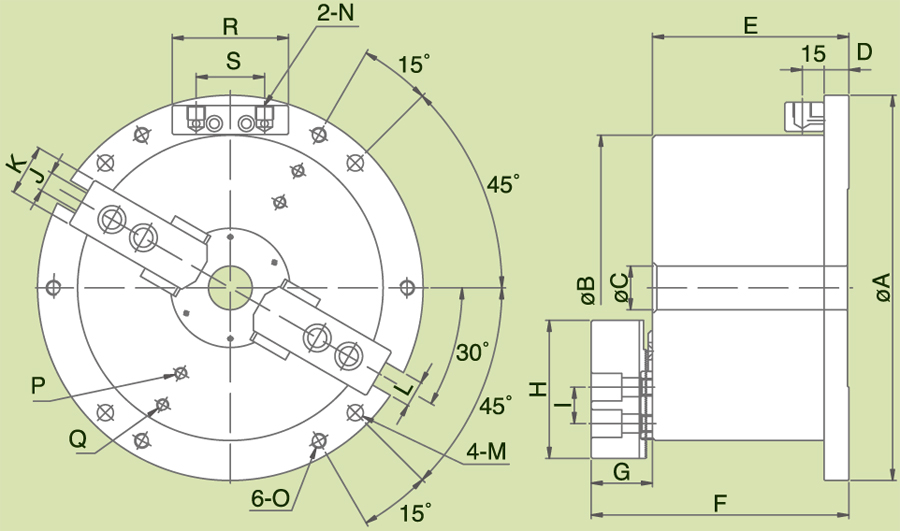

| 型式 / 規格 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | R | S |
| MOT-04 | 157 | 115 | - | 15 | 77.5 | 104 | 26 | 49.5 | 14 | 10 | 23 | 13 | Ø9(PCD Ø135) | PT1/8 | M8×1.25P | 2-M8×1.25P (PCDØ90) | 64 | 47 |
| MOT-05 | 185 | 135 | - | 15 | 95 | 128 | 33 | 62 | 14 | 10 | 25 | 13 | Ø9(PCD Ø165) | PT1/4 | M8×1.25P | 2-M8×1.25P (PCDØ100) | 80 | 47 |
| MOT-06 | 224 | 169 | 25 | 16 | 118 | 158 | 40 | 73 | 20 | 12 | 31 | 18 | Ø11(PCD Ø202) | PT1/4 | M10×1.5P | 2-M8×1.25P (PCDØ134) | 80 | 47 |
| MOT-08 | 265 | 210 | 30 | 20 | 138 | 180 | 42 | 95 | 25 | 14 | 35 | 18 | Ø11(PCD Ø243) | PT1/4 | M10×1.5P | 2-M10×1.5P (PCDØ136) | 80 | 47 |
| MOT-10 | 315 | 254 | 52 | 23 | 150 | 196 | 46 | 110 | 30 | 16 | 40 | 18 | Ø13(PCD Ø285) | PT1/4 | M12×1.75P | 2-M12×1.75P (PCDØ170) | 80 | 47 |
| 型式 / 規格 | Q | 活塞面積 (cm2) | 柱塞行程 (mm) | 爪行程(直徑) mm | 最大靜夾持力 kgf (KN) | 最大設定油壓壓力 kgf/cm2 (Mpa) | 空壓夾持力 7 kgf/cm2 (0.7Mpa) kgf (KN) | 淨重 (kg) | 夾持範圍 |
| MOT-04 | - | 57 | 9 | 3.8 | 1900 (18.6) | 12 (1.2) | 1100 (10.8) | 6.9 | Ø9~Ø115 |
| MOT-05 | - | 74 | 10 | 5.4 | 2620 (25.6) | 16 (1.6) | 1300 (12.7) | 11.2 | Ø12~Ø135 |
| MOT-06 | - | 97 | 12 | 5.5 | 4030 (39.5) | 16 (1.6) | 2000 (19.6) | 21.0 | Ø15~Ø169 |
| MOT-08 | 2-M10×1.5P (PCDØ186) | 156 | 16 | 7.4 | 6480 (63.5) | 16 (1.6) | 3300 (32.3) | 36.8 | Ø20~Ø210 |
| MOT-10 | 2-M12×1.75P (PCDØ230) | 235 | 19 | 8.8 | 9760 (95.6) | 16 (1.6) | 4800 (47.0) | 56.4 | Ø33~Ø254 |
