千岛后拉气油压卡盘PLVE系列应用优点
後拉式(氣)油壓夾盤在工作台面的鉆、銑加工時，夾持工件穩固不會上浮，適用重切削或鑄件及鍛件的加工。
氣缸防銹處理：在潮濕及工作環境較差的情況，氣缸內部經防銹處理， 不會生銹或卡死。
防塵裝置：在工作台上的钻銑工作、切屑及冷卻液不易進入夾盤內部， 確保夾盤的使用壽命及精度。
重力夾持設計：搭配油壓系統作重力夾持工作，結構設計穩固不會變形。
千岛后拉气油压卡盘PLVE系列参数表
| 型式 / 規格 | A | B | C | D | E | F Max. | F min. | G Max. | G min. | H | I | K | M |
| PLVE-06 | 224 | 169 | M10x1.5P(PCDØ202) | 17 | 140 | 45.65 | 35.65 | 14.65 | 4.65 | 70 | - | 35 | Ø11(PCD 202) |
| PLVE-08 | 265 | 210 | M10x1.5P(PCDØ243) | 17 | 154 | 57.15 | 47.15 | 16.15 | 6.15 | 84 | 26 | 40 | Ø11(PCD 243) |
| PLVE-10 | 315 | 254 | M12x1.75P(PCDØ285) | 20 | 185 | 67.6 | 51.6 | 21.6 | 5.6 | 100 | 32 | 50 | Ø13(PCD 285) |
| 型式 / 規格 | N max. | N min. | P | Q | 活塞面積 (cm2) | 柱塞行程 (mm) | 爪行程[直徑] (mm) |
| PLVE-06 | 56.69 | 54.01 | 3-M6x1P(PCDØ80) | 3-M6x1P(PCDØ120) | 91 | 10 | 5.3 |
| PLVE-08 | 69.56 | 66.88 | 3-M10x1.5P(PCDØ136) | 3-M10x1.5P(PCDØ186) | 160 | 10 | 5.3 |
| PLVE-10 | 87.44 | 81.61 | 3-M12x1.75P(PCDØ170) | 3-M12x1.75P(PCDØ230) | 215 | 16 | 11.6 |
| 型式 / 規格 | 最大靜夾持力 kgf (KN) | 最大設定油壓壓力 kgf/cm2 (Mpa) | 氣壓夾持力 kgt (KN) | 夾持範圍 |
| PLVE-06 | 2950 (29) | 16 (1.57) | 1270 (12.5) | Ø35~Ø160 |
| PLVE-08 | 4890 (48) | 15 (1.47) | 2240 (22) | Ø40~Ø210 |
| PLVE-10 | 4990 (49) | 16 (1.57) | 2140 (21) | Ø40~Ø210 |

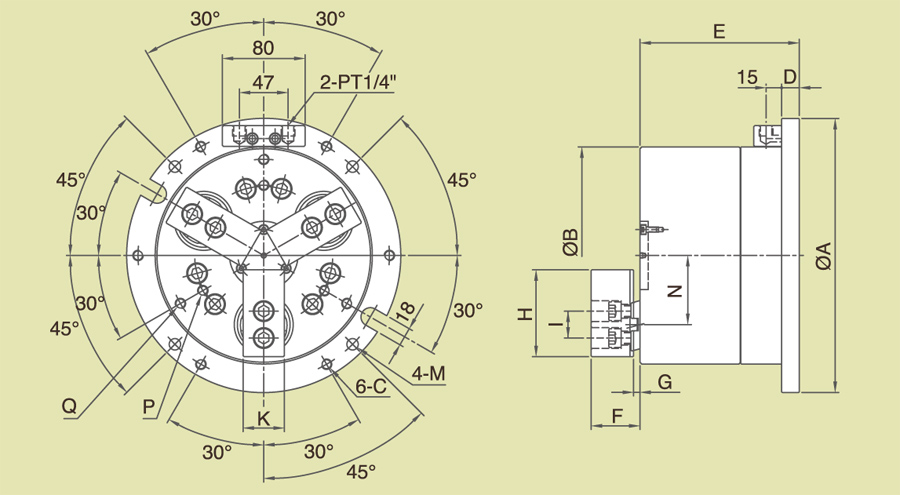

千岛后拉气油压卡盘PLVE系列规格图
