千岛方形超薄卡盘MC系列应有优点
MC均為定寸研磨方式:任何相同規格之方型夾盤W, X , Y , Z各點 之高度公差為0.05mm以內。
MC規格均可替換生爪,作不規則形狀之加工,以替換中心機大量 治具,更經濟、方便。
硬爪重複夾持之精度公差為0.02mm以內。
側邊平行校正後,硬爪夾持之平行公差為0.05mm以內。
千岛方形超薄卡盘MC系列参数表
型式 / 規格 | A | B | C | D | E | F | G | H | J | K | L | M |
MC-06 | 215 | 57 | 18 | 130 | 40 | 5.5 | 4-M10×1.5P | 68 | 26 | 39 | 14 | 144 |
MC-08 | 250 | 65 | 20 | 160 | 55 | 6 | 4-M12×1.75P | 82 | 28 | 43 | 17 | 174 |
MC-10 | 310 | 72 | 22 | 200 | 70 | 6 | 4-M14×2P | 93 | 32 | 50 | 21 | 218 |
MC-12 | 380 | 85 | 25 | 260 | 100 | 7 | 4-M16×2P | 118 | 40 | 56 | 23 | 274 |
型式 / 規格 | N | P | Q | R | S | 把握範圍 | 淨重 | |
外徑把握 | 內徑把握 | |||||||
MC-06 | 165 | 144 | 165 | 66 | 18 | Ø4~Ø128 | Ø55~Ø128 | 11.4 |
MC-08 | 200 | 174 | 200 | 83 | 18 | Ø5~Ø162 | Ø62~Ø162 | 18.6 |
MC-10 | 250 | 218 | 250 | 104 | 18 | Ø6~Ø200 | Ø72~Ø200 | 31.6 |
MC-12 | 310 | 274 | 310 | 135 | 22 | Ø10~Ø265 | Ø90~Ø265 | 56.6 |

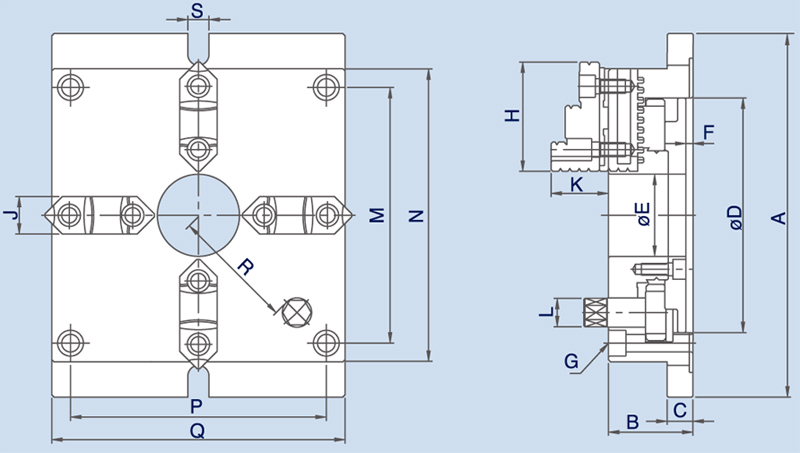

千岛方形超薄卡盘MC系列规格图
