千岛钢壳二爪卡盘TNT系列应用优点

1. 可替代修整油壓生爪成型盤。

2. 爪仔可前後任意調整，加大夾持工件範圍。

3. 生爪及硬爪與CNC車床油壓爪共用。

4. 鋼殼結構於高速旋轉時安全性高，耐磨性強，使用壽命長。

5. 轉動板手扭力較小操作順暢。

千岛钢壳二爪卡盘TNT系列参数表

• 型式 / 規格	A	B	C	D	E	F	G	H	J	K	L
  TNT-07	193	78	155	172	58	5	3-M10×1.5P	73	31	38	11
  TNT-09	233	85	190	210	70	5.5	3-M12×1.75P	95	35	40	12

  ---

  型式 / 規格	M	R	最高迴轉數 r.p.m(min-1)	把握範圍		淨重 (kg)
  				外徑把握	內徑把握
  TNT-07	20	12	3200	Ø8~Ø235	Ø66~Ø235	14.4
  TNT-09	25	14	2800	Ø11Ø280	Ø85~Ø280	22.3

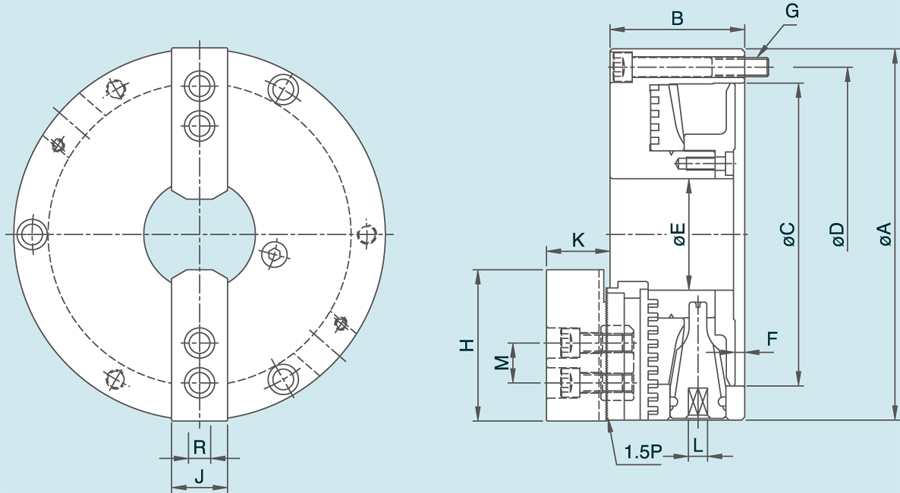

千岛钢壳二爪卡盘TNT系列规格图
