千岛钢壳三爪卡盘NT系列应用优点

1. 可替代修整油壓生爪成型盤。

2. 爪仔可前後任意調整，加大夾持工件範圍。

3. 生爪及硬爪與CNC車床油壓爪共用。

4. 鋼殼結構於高速旋轉時安全性高，耐磨性強，使用壽命長。

5. 轉動板手扭力較小操作順暢。

千岛钢壳三爪卡盘NT系列参数表

• 型式 / 規格	A	B	C	D	E	F	G	H	J	K	L
  NT-07	193	78	155	172	58	5	3-M10×1.5P	78	28	46	11
  NT-09	233	85	190	210	70	5.5	3-M12×1.75P	92	32	52	12
  NT-10	275	91	230	250	89	5.5	3-M12×1.75P	101.5	37	56	12
  NT-12	310	104	260	285	105	7	3-M12×1.75P	116	47	67	14

  ---

  型式 / 規格	M	R	最高迴轉數 r.p.m(min-1)	把握範圍		淨重 (kg)
  				外徑把握	內徑把握
  NT-07	20	12	3200	Ø8~Ø235	Ø66~Ø235	13.1
  NT-09	25	14	2800	Ø11~Ø280	Ø85~Ø280	21.2
  NT-10	30	16	2400	Ø12~Ø330	Ø92~Ø330	30.5
  NT-12	30	21	2100	Ø15~Ø370	Ø104~Ø370	46.1

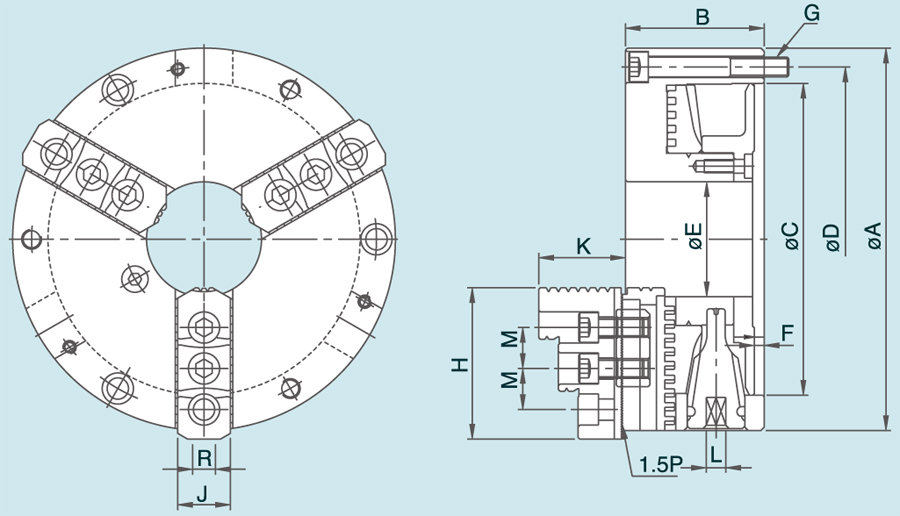

千岛钢壳三爪卡盘NT系列规格图
