千岛可调式钢壳三爪卡盘CT系列参数表

• 型式 / 規格	A	B	C	D	E	F	G	H	J	K	L
  CT-06	167	75.5	130	147	45	12	3-M10×1.5P	65	22	28	10
  CT-07	193	85	155	172	58	12	3-M10×1.5P	75	24	28.5	11
  CT-09	233	92	190	210	70	12.5	3-M12×1.75P	85	28	33	12
  CT-10	275	98	230	250	89	12.5	3-M12×1.75P	98	30	38	12
  CT-12	310	111	260	285	105	14	3-M12×1.75P	110	32	45	14

  ---

  型式 / 規格	M	最高迴轉數 r.p.m(min-1)	把握範圍		淨重 (kg)
  			外徑把握	內徑把握
  CT-06	3-M12×1.75P	4000	Ø4~Ø160	Ø48~Ø150	10.4
  CT-07	3-M12×1.75P	3500	Ø4~Ø1 80	Ø56~Ø170	12.9
  CT-09	3-M12×1.75P	2900	Ø5~Ø220	Ø62~Ø210	20.4
  CT-10	3-M12×1.75P	2500	Ø6~Ø260	Ø70~Ø250	29.3
  CT-12	3-M12×1.75P	2200	Ø10~Ø300	Ø86~Ø290	43.7

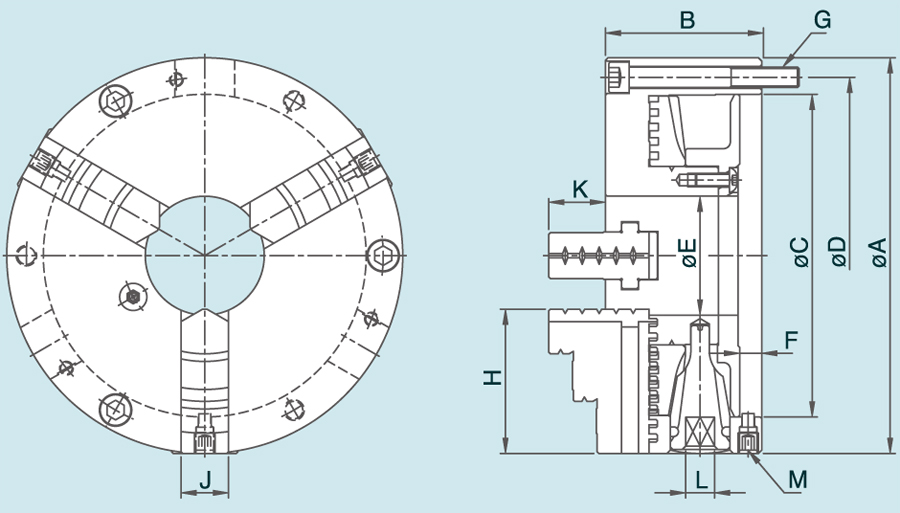

千岛可调式钢壳三爪卡盘CT系列规格图
