千岛可调式强力型三爪钢壳卡盘3DAKT系列参数表

• 型式/規格	A	B	C	D	E	F	G	H	J	K	L	M	最高迴轉速	把握範圍
  														外徑把握	內徑把握
  3DAKT-05	125	65	95	108	32	10.5	3-M8×1.25P	57	24	36	8	4-M10×1.5P	4800	Ø3-Ø121	Ø44-Ø120
  3DAKT-06	160	72.5	125	140	42	12	3-M10×1.5P	68	26	38.5	10	4-M12×1.75P	4200	Ø8-Ø169	Ø50-Ø158
  3DAKT-08	200	82.5	160	176	55	12	3-M10×1.5P	82	28	43	11	4-M12×1.75P	3500	Ø8-Ø206	Ø58-Ø191
  3DAKT-10	250	91	200	224	76	13	3-M12×1.75P	102	35	54.5	12	4-M12×1.75P	2600	Ø12-Ø266	Ø77-Ø250
  3DAKT-12	315	103	260	286	103	14	3-M16×2P	117.5	40	56.5	14	4-M12×1.75P	2200	Ø15-Ø340	Ø85-Ø313
  3DAKT-15	400	122	330	362	136	15	3-M16×2P	150	50	74.5	17	4-M12×1.75P	1600	Ø30-Ø440	Ø123-Ø416

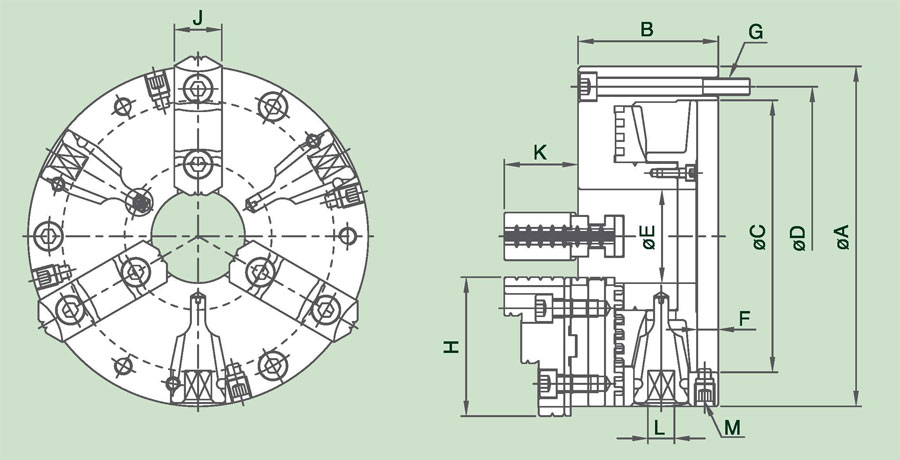

千岛可调式强力型三爪钢壳卡盘3DAKT系列规格图

�
