千岛可调式四爪钢壳卡盘4DACT系列参数表

• 型式/規格	A	B	C	D	E	F	G	H	J	K	L	M	最高迴轉速	把握範圍
  														外徑把握	內徑把握
  4DACT-08	200	82.5	160	176	55	12	3-M10×1.5P	75	22	28	11	4-M12×1.75P	3500	Ø4-Ø197	Ø51-Ø184
  4DACT-10	250	91	200	224	76	13	3-M12×1.75P	98	28	38.5	12	4-M12×1.75P	2600	Ø6-Ø265	Ø70-Ø250
  4DACT-12	315	103	260	286	103	14	3-M16×2P	110	30	44.5	14	4-M12×1.75P	2200	Ø10-Ø325	Ø81-Ø308
  4DACT-15	400	122	330	362	136	15	3-M16×2P	146	40	56	17	4-M12×1.75P	1600	Ø14-Ø408	Ø106-Ø389

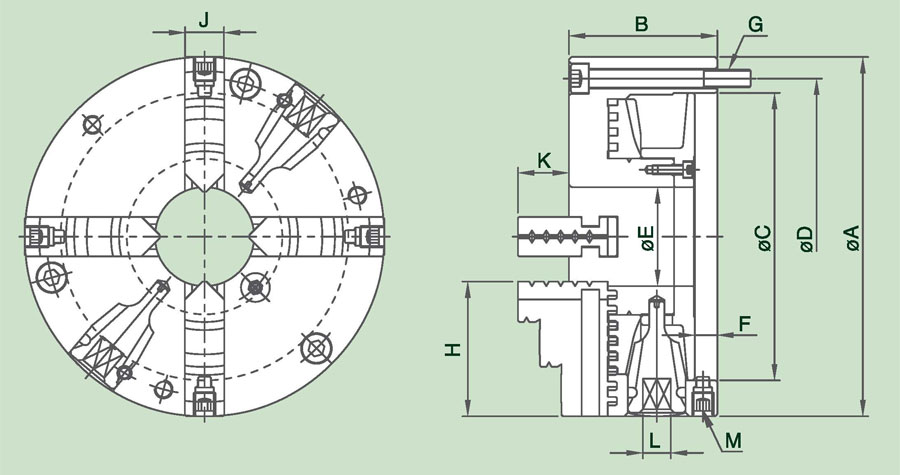

千岛可调式四爪钢壳卡盘4DACT系列规格图
